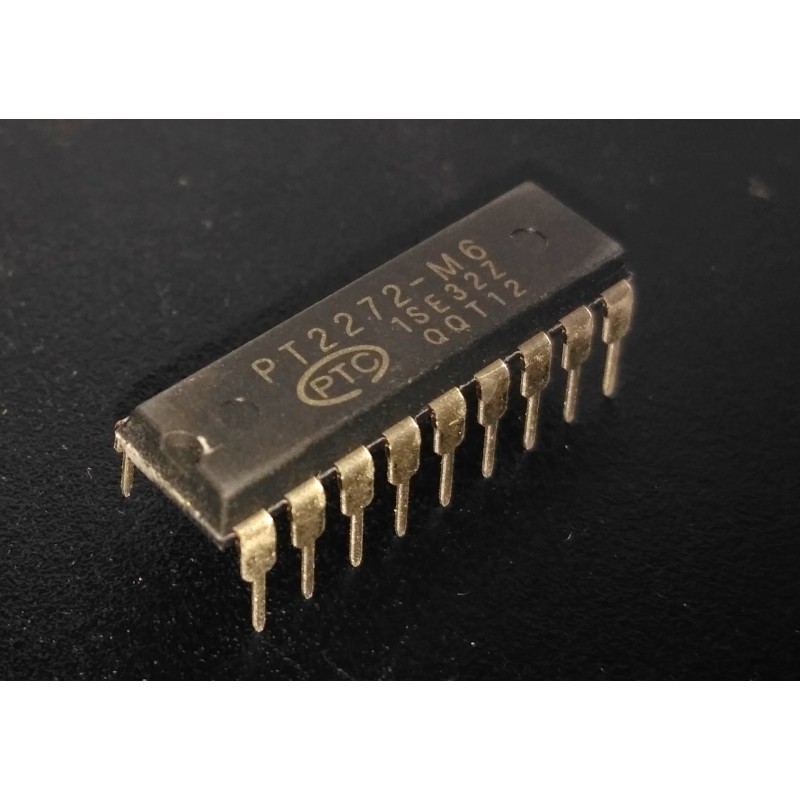

PT2272-M6 – DIP

Name: PT2272-M6 - DIP
SKU: 13422
Availability: InStock

ریال470.448

6ch Remote Control Decoder Paired

317 در انبار

شناسه محصول: 13422 دسته: Encoder & Decoder, آی سی ها

Product Category: RF DECODER/ENCODER
CMOS Technology
Low Power Consumption
Very High Noise Immunity
Up to 12 Tri-State Code Address Pins
Up to 6 Data Pins
Wide Range of Operating Voltage: Vcc = 4 ~ 15 Volts
Single Resistor Oscillator
Latch or Momentary Output Type
Manufacturer: Princeton Technology Corp
RoHS: RoHS Compliant By Exemption Details
Mounting Style: PDIP
Package/Case: DIP-18
Operating Temperature: -10 ° C to +70 ° C
Encoding: the pad code (fixed code)
Series:PT2272
Brand: PTC
Factory Pack Quantity: 24
Unit Weight: 1G
آی سی فرستنده PT2262 و گیرنده PT2272-xy از رایج ترین ریموت کنترلرهای شرکت PTC می باشند. ای سی PT2272 گیرنده انحصاری PT 2262 است. یعنی برای این ای سی گیرنده نمی توان از فرستنده دیگری استفاده کرد و همین طور عکس آن.
این ای سی از تکنولوژی CMOS می باشد و محدوده ولتاژ کاری ان ها از ۳ تا ۱۵ ولت می باشد.
هر دو ای سی ۱۸ پایه هستند و می توانند تا حداکثر ۱۲ پایه و حداقل ۶ پایه برای ادرس داشته باشند.
پایه های ادرس می توانند در سه حالت ۱:زمین ۲:مثبت ۳: NC قرار گیرند.
برای اینکه فرستنده و گیرنده کار بکنند باید ادرس فرستنده و گیرنده یکی باشد. در آی سی PT2272-M4 خروجی ها ۴ بیتی می باشد و تفاوت آن با نوع L4 در این است که درنوع M4 دیتای خروجی تا زمانی که بین فرستنده و گیرنده ارتباط برقرار است وجود دارد.
