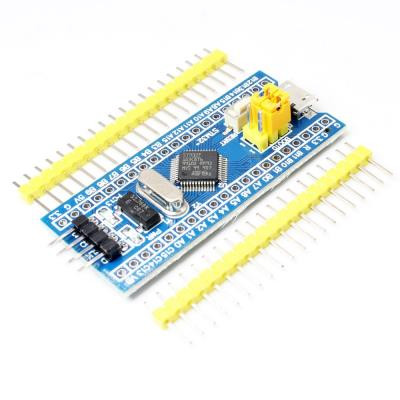

هدر بورد STM32F103C8T6

معرفی

خانواده STM32 از سری میکروکنترلرهای 32 بیتی مبتنی بر پردازنده ARM Cortex می باشد که با هدف ایجاد معنای جدیدی از آزادی عملکرد برای کاربران میکروکنترلرها ایجاد گشته است. در این خانواده از میکروکنترلرها تلفیقی از کارایی بالا، عملکرد همزمان، پردازش سیگنال های دیجیتال و کاربردهای کم توان در بالاترین سطح کیفی و با حفظ یکپارچگی کامل و سهولت توسعه، ارائه می گردد.از جمله امکانات مهم میکرکنترلر STM32F103C8T6 ، هسته Cortex M3 با سرعت 72MHZ، اینترفیس موازی ، ADC 12 بیتی و دارا بودن اینترفیس های متنوعی از جمله USB، Can، I2C، USART، SDIO و … می باشد.

Specification
STM32F103C8T6
Package Type: LQFP;
The number of pin: 48;
Kernel: Cortex -M3;
Operating frequency: 72MHz;
Storage resources: 64K Byte Flash, 20KByte SRAM;
Interface resources: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O port,
ADC: 2x ADC (12-bit / 16-channel)
Timer: 3 Normal timer 1 Advanced Timer
Debug Downloads: support JTAG / SWD interface debug download, support the IAP.
RT9193: 3.3V regulator chip, the maximum output 300mA.
SWD interface: Support simulation, download and debug.
Mirco USB Interface: USB power and communication capabilities, does not support downloading.
USART1 Interface: You can download the program for USART1, or use USART1 communication.
MCU pin interface: leads all I / O port pins, convenient and peripheral connections.
5V and 3.3V power supply input and output interfaces: commonly used in the external power supply, or with other modules to handle a total of.
the power LED (PWR): Power indicator status, can determine whether a stable power supply.
the user LED (PC13): easy I / O output test or to indicate the program running.
start jumping to take the choice of programming method: (1 user flash memory 2, SRAM 3, system memory).
the reset button: reset chip for user programs.
8M Crystal: You can set the system so that by doubling clocked at 72MHz.
32.768KHz Crystal: use available built-in RTC, or for calibration.
