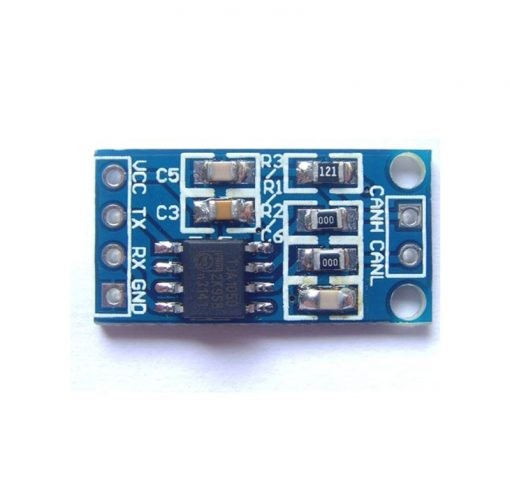

ماژول TJA1050

پروتکل CAN در واقع نوعی از پروتکل است که به میکروکنترلرها و دستگاه‌ها اجازه می‌دهد تا بدون کامپیوتر میزبان با یک کابل مشترک با برنامه‌های یکدیگر ارتباط برقرار کنند ، همچنین برای استفاده از این ماژول می بایست آن را به یک میکروکنترلر یا سایر دستگاه‌های الکترونیکی که از پروتکل TTL پشتیبانی می‌کنند، متصل کرد.

مشخصات

ولتاژ کاری : 5 ولت DC
حداقل نرخ تبادل داده : 60kbit/s
حداکثر نرخ تبادل داده : 1Mbit/s
دارای سازگاری ورودی و خروجی با ولتاژ 3.3 ولت
دارای دو ورودی و خروجی
ابعاد : 11*22 میلی متر

ویژگی

دارای دوحالت سرعت : High speed mode, Silent mode
قابلیت راه اندازی با امبدد برد هایی مانند آردوینو و بردهای STM32
نویز کمتر وحفاظت اتصال کوتاه
قابلیت اتصال حداقل 110 نود (node)
مقاوم در برابر تداخل های الکترومغناطیسی
قابلیت پشتیبانی از سرعت های مختلف تبادل داده در شبکه CAN
مناسب مصارف صنعتی

پایه و pinout

پین VCC:  اتصال به تغذیه 5 ولت
پین GND: اتصال به زمین (منفی)
پین RXD: دریافت داده های ورودی از واسط CAN
پین TXD: ارسال داده های خروجی به واسط CAN
