ماژول اینورتر 150 وات

توان ماکزیمم که این برد می تواند بدهد در حدود 150 وات بوده و شکل موج خروجی آن مربعی با فرکانس حدود 20KHz است. ولتاژهای مختلف در روی پایانه های خروجی در دسترس هستند و با توجه به نیاز خود از یکی از آنها استفاده کنید.

جریان مصرفی این ماژول در حالت بیکاری در حدود 50 میلی آمپر است.

نکات قابل توجه برای استفاده از این ماژول:

1. با توجه به اینکه شکل موج خروجی این ماژول یک شکل موج مربعی فرکانس بالا می باشد برای بارهایی با خاصیت سلفی مناسب نیستند مانند موتورها و فن ها و …

2. وقتی برای بارهای کوچک ( همانند چراغ های LED، شارژر موبایل و یا ستاپ باکس) از این ماژول استفاده می کنید بهتر است که از ولتاژهای پایین تر مانند 172 ولت یا 110 ولت استفاده کنید.

3. اگر از یک بار بزرگتر از 100 وات بخواهید برای زمان های طولانی تر استفاده نمایید بهتر است که هیت سینگ قوی تری استفاده نمایید.

4. هیچ وقت پاور را به صورت برعکس متصل نکنید.

5. هیچ وقت مدار را اتصال کوتاه یا Over-Load نکنید زیرا مدار دارای محافظ نمی باشد.

6. در زمانی که هیچ باری به خروجی متصل نیست ولتاژ اندازه گیری شده کمی بالاتر نشان داده می شود.

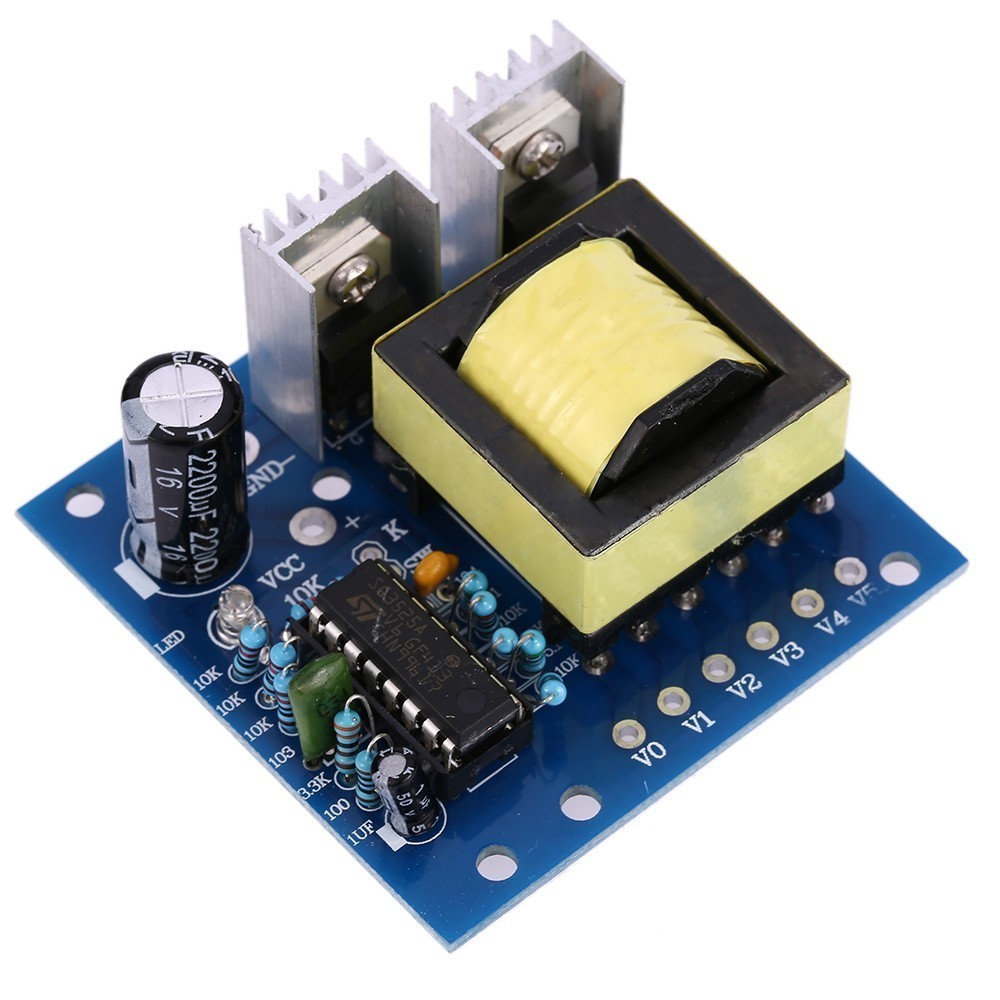

نحوه استفاده از ولتاژهای مختلف روی پایانه های خروجی به صورت زیر است که البته در تصویر هم مشخص شده است:

V0–V2=110V
V0–V3=175V
V0–V4=200V
V0–V5=220V
V5–V4=20V
V5–V3=45V
V5–V2=110V
V4–V3=28V
V4–V2=90V
V3–V2=62V
