سنسورجریان آب از بدنه تمام پلاستیکی ساخته شده است.از اجزای داخلی این سنسور میتوان به رتور آب و سنسور اثر هال اشاره کرد.در این سنسور با عبور جریان آب از رتور ،رتور شروع به چرخش میکند.با تغییر شدت جریان آب ، سرعت چرخش رتور نیز تغییر میکند .سنسور اثر هال نیز متناسب با تغییر سرعت رتور خروجی پالس ایجاد میکند.
خصوصیات سنسور:
 • ماده سازنده:PVC
 • ماکزیمم جریان قابل اندازه گیری: 15mA
 • ولتاژ کاری: 5~18V
 • فشار قابل تحمل :کمتر از 1.75Mpa
 • دمای نگه داری محیط: -25~+80℃
 • رطوبت مجاز نگه داری: 25%~95%RH
 • جریان قابل اندازه گیری: 1 – 30 Ltr / menit ±3%
 • قطرمقطع: 0.5 inch (1.25 cm)
 • duty cycle سیگنال خروجی: 50%±10%
 • فرمول محاسبه فرکانس: F = 7.5 * Q (L / Min)
 از جمله مصارف این سنسور میتوان به آب گرمکن وسیستم کنترل آب اشاره نمود.
Specifications

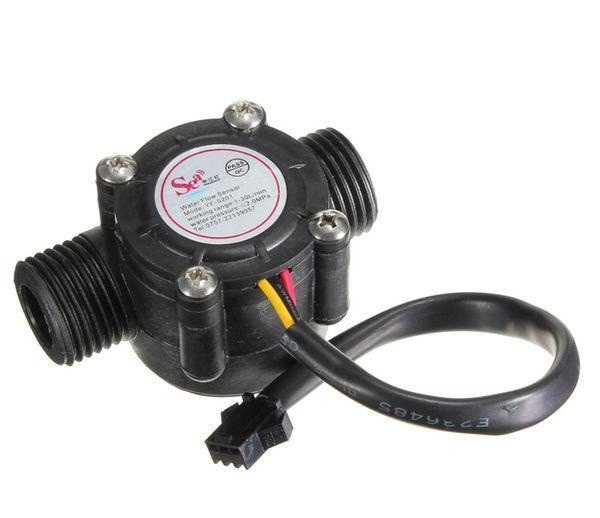

 Model : YF-S201
 Operating Voltage : 5V ~ 24V DC
 Min. Working Voltage : 4.5V DC
 Sensor Type : Hall Effect
 Current Requirement : 15mA @ 5V
 Operating Temperature Range : -25°C ~ 80°C
 Operating Humidity Range : 35% ~ 90% RH
 Water Pressure : ≤ 1.75MPa
 Flow Rate : 1 – 30 L/min
 Cable Length : 15cm
 Connection Thread : 1/2″
Pin Out
 RED – Power Input
 BLACK – Ground
 YELLOW – PWM Output Signal
