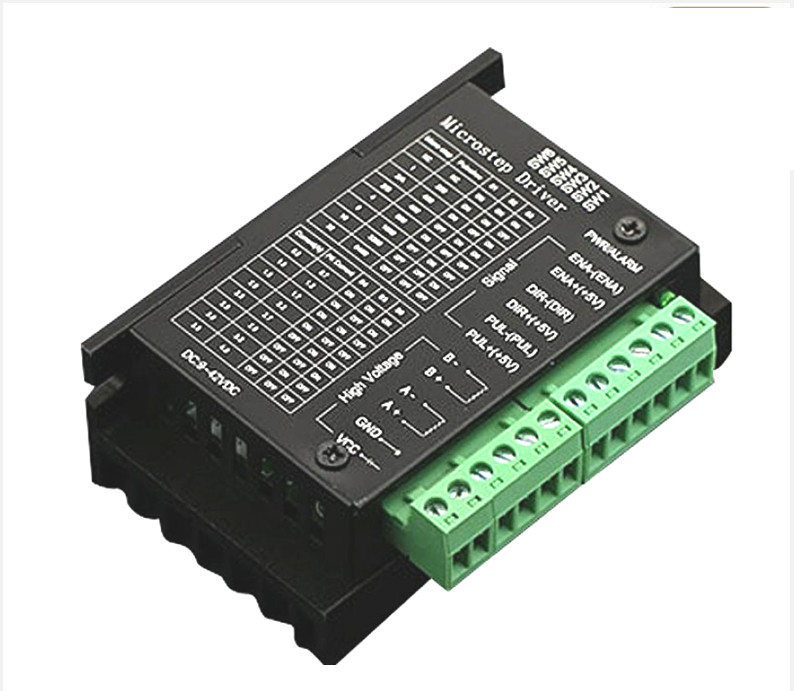

درایور میکرواستپ TB6600 قابدار 4A

معرفی

جهت راه اندازی موتورهای پله ای از این درایور استفاده می شود . این درایور مبتنی بر آیسی TB6600 متعلق به توشیبا ساخته شده است. و قابلیت راه اندازی استپ موتور ها در مد “میکرو استپ” را دارد. در درایو میکرو استپ تعیین زاویه ی هر گام مقدور می باشد.

کاربردها

راه اندازی استپ موتورهای 2 فاز یا 4 فاز در صنایع ، دستگاه های CNC  و …

مشخصات

• ولتاژ تغذیه:9 تا 42 ولت DC
• حداکثر جریان خروجی: 4 آمپر
• راه اندازی موتورهای 2 فاز و 4 فاز
• ایزولاسیون نوری برای ورودی های سیگنال
• دارای حفاظت های حرارتی و اضافه جریان

  Introduction

  This driver is an upgraded version TB6600, broken down as heightened to 16 segments, for high subdivision applications. Applicable stepper motor: 42,57,86 type 2 phase 4-phase (4-wire 6 wire line 8)

  Specification
  9V-42V DC power supply;
  H-bridge bipolar constant phase flow driven;
  the maximum output current of 4.0A eight optional;
  up to 16 segments of six kinds subdivision modes available;
  the input signal high-speed optical isolation;
  common anode single pulse interface standard;
  offline hold function;
  semi-enclosed chassis can adapt to a more demanding environment;
  to provide energy-efficient semiautomatic current lock function;
  built-in temperature protection and overcurrent protection.
